Maßgeschneiderte CFK Antriebswellen für die Industrie & Marine

Hochleistungs-Leichtbau für lange Distanzen und maximale Drehmomentübertragung

CFK Antriebswellen und CFK Gelenkwellen kommen überall dort zum Einsatz, wo im Antriebsstrang lange Distanzen sicher überbrückt werden sollen und gleichzeitig Gewicht, Laufruhe und Wirtschaftlichkeit eine zentrale Rolle spielen. Als spezialisierte Carbonwelle für die Industrie stellt diese Lösung hohe Anforderungen an die technische Auslegung und die Verbindungstechnik. Das Bauteil muss nicht nur perfekt passen, sondern im Gesamtsystem auch bei hohen Lastwechseln zuverlässig funktionieren.

FWT legt CFK Antriebswellen seit über 10 Jahren erfolgreich aus. Dabei nutzen wir unsere fundierte Erfahrung aus dem anspruchsvollen Marinebereich, die heute direkt in komplexe industrielle Projekte einfließt. So entstehen Leichtbau-Antriebswellen, die genau auf Ihre Anforderungen zugeschnitten sind und die Vorteile moderner Verbundmaterialien voll ausschöpfen.

Ihre Vorteile auf einen Blick

  • Maximale Gewichtsersparnis: Massive Reduktion der rotierenden Massen bei langen Distanzen im Antriebsstrang.

  • Optimale Drehmomentübertragung: Hohe Torsionssteifigkeit bei gleichzeitig geringem Trägheitsmoment.

  • Überlegene Laufruhe: Minimierung von Vibrationen durch eine präzise, anwendungsbezogene Auslegung.

  • Lange Distanzen ohne Zwischenlagerung: Realisierung großer Spannweiten durch eine optimierte kritische Biegeeigenfrequenz.

  • Korrosionsbeständigkeit: Wartungsarme Lösungen, ideal für maritime Umgebungen oder chemisch belastete Industrieareale.

  • Verbindungstechnik im Fokus: Sichere Krafteinleitung durch bewährte Hybrid-Schnittstellen (Carbon-Metall).

Was bei CFK Antriebswellen im Fokus steht

In vielen Anwendungen spielen neben den technischen Erwartungen auch formale Anforderungen eine Rolle. FWT kennt die Standards der Industrie sowie die strengen Vorgaben der Klassifikationsgesellschaften (z.B. DNV, Lloyd’s Register) und bringt diese mit den physikalischen Möglichkeiten der Carbon-Verbundstoffe in Einklang.

Präzise Auslegung der kritischen Drehzahl

Ein entscheidender Faktor bei der Konstruktion einer Carbonwelle für die Industrie ist die Berechnung der kritischen Drehzahl. Durch die hohe spezifische Steifigkeit von CFK können wir Wellen konstruieren, die deutlich höhere Drehzahlen erreichen oder bei gleicher Drehzahl weitaus längere Stützweiten ohne zusätzliche Zwischenlager ermöglichen als herkömmliche Stahlwellen.

Verbindungstechnik als zentraler Erfolgsfaktor

Neben der reinen Drehmomentübertragung in der CFK-Welle ist die Anbindung an die restliche Mechanik entscheidend. Wir nutzen die Erkenntnisse aus über einem Jahrzehnt Entwicklungsprojekten, um die Verbindungstechnik (z.B. Klebeverbindungen oder formschlüssige Wickelverfahren) so zu gestalten, dass sie auch unter Dauerlast absolut prozesssicher bleibt.

K1600_2Y4A8976

Projektstart

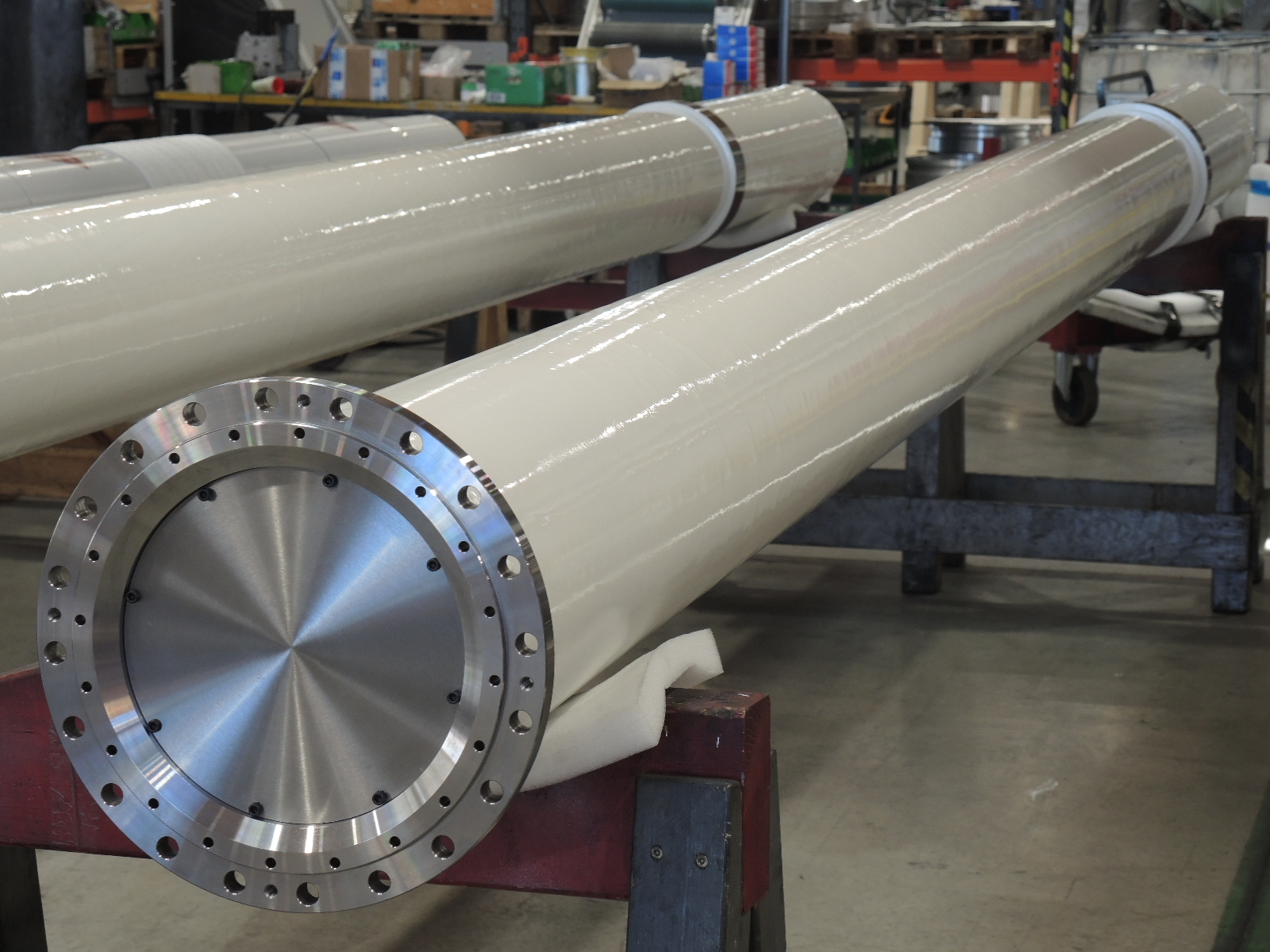

FWT Antriebswellen werden gewickelt

Verbindungstechnik als zentraler Erfolgsfaktor

Für eine fundierte Machbarkeitsprüfung benötigen wir Ihre Rahmendaten. So bewerten unsere Experten das Optimierungspotenzial Ihres Projekts direkt.

Folgende Eckpunkte Ihrer Anwendung helfen uns dabei, die ideale CFK Gelenkwelle für Ihren spezifischen Anwendungsfall zu konzipieren:

  • Einsatzbereich: Industrieanlage, Schiffbau, Prüfstandsbau oder Automotive?
  • Drehmoment & Drehzahl: Welche maximalen Lasten und Betriebsdrehzahlen treten auf?
  • Distanz: Welche freie Länge muss im Antriebsstrang überbrückt werden?
  • Schnittstellen: Welche Flansche oder Wellenenden sind im System vorhanden?
  • Zielsetzung: Steht die Gewichtsreduktion, die Vermeidung von Zwischenlagern oder die Korrosionsbeständigkeit im Vordergrund?

Experten-Tipp: Je früher wir in die Konzeptionsphase eingebunden werden, desto besser können wir die Schichtstruktur des CFK-Rohrs auf Ihre spezifische kritische Biegeeigenfrequenz hin optimieren.

Von der Anfrage zur passenden CFK Antriebswelle

Nach dem Projektstart werden Ihre Anforderungen strukturiert erfasst, damit die CFK Antriebswelle sauber in Ihr System passt. Im Fokus stehen dabei vor allem:

  • Anwendung und Rahmenbedingungen Ihrer Anlage oder Ihres Antriebsstrangs
  • Lange Distanzen ohne Zwischenlagerung, sofern das Ziel Ihrer Konstruktion ist
  • Auslegung der Welle passend zu Ihren Vorgaben
  • Verbindungstechnik und Schnittstellen als zentrales Element im Gesamtsystem
  • Ziele wie Gewichtsersparnis und Laufruhe, abgestimmt auf die Anwendung
FWT

Häufige Fragen zu CFK Antriebswellen für lange Distanzen

Eine Carbonwelle ist immer dann die wirtschaftlichste Lösung, wenn im Antriebsstrang große Distanzen überbrückt werden müssen. Durch die hohe spezifische Steifigkeit von kohlenstofffaserverstärktem Kunststoff (CFK) können kritische Drehzahlen präzise gesteuert werden, was den Verzicht auf schwere und wartungsintensive Zwischenlager ermöglicht.

Im Vergleich zu herkömmlichen Stahlwellen punkten CFK-Gelenkwellen durch:

  • Gewichtsersparnis: Bis zu 70 % Reduktion der rotierenden Massen.

  • Korrosionsbeständigkeit: Absolute Unempfindlichkeit gegenüber Feuchtigkeit und Chemikalien.

  • Dynamik: Geringeres Massenträgheitsmoment für schnellere Beschleunigungszyklen.

  • Laufruhe: Exzellente Schwingungsdämpfung und optimierte Eigenfrequenz.

FWT transferiert Know-how aus der anspruchsvollen Marine-Technik in die Industrie. Hauptanwendungsgebiete sind heute der Schiffbau (Haupt- und Nebenantriebe), die Papier- und Druckindustrie, Kühlturmanlagen sowie hochdynamische Prüfstände im Automotive-Sektor.

Die Herausforderung bei langen Wellensträngen ist die kritische Biegeeigenfrequenz. Durch das gezielte Anpassen des Wickelwinkels der Carbonfasern können wir die Steifigkeit der Welle so modulieren, dass die Resonanzbereiche sicher außerhalb der Betriebsdrehzahl liegen. Das ermöglicht extrem lange Stützweiten ohne zusätzliche Lagerung.

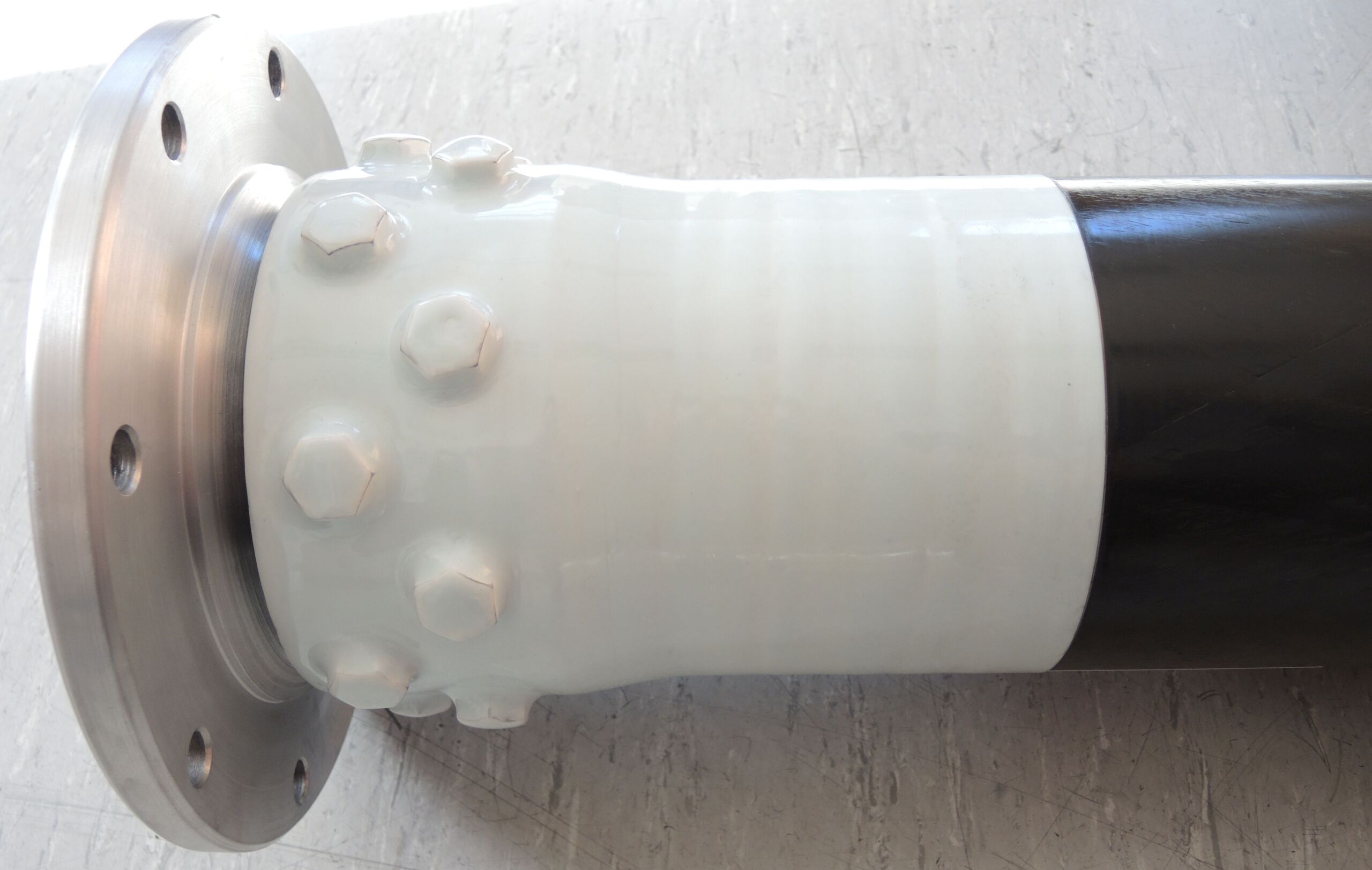

Die Verbindungstechnik ist die kritischste Schnittstelle. Wir setzen auf bewährte Hybrid-Lösungen, bei denen Metallflansche durch hochfeste Klebeverbindungen oder formschlüssige Verfahren mit dem CFK-Rohr verbunden werden. Dies garantiert eine dauerfeste Drehmomentübertragung selbst bei hohen Lastwechseln.

Ja, jede Carbonwelle für die Industrie wird bei FWT maßgeschneidert. Auf Basis Ihrer Lastprofile und Bauraumvorgaben berechnen wir die optimale Wandstärke und Faserorientierung, um ein Maximum an Torsionssteifigkeit bei minimalem Materialeinsatz zu erreichen.

FWT legt CFK-Antriebswellen seit über 10 Jahren erfolgreich für anspruchsvollste Industrieanwendungen aus. Unsere Expertise umfasst den gesamten Engineering-Prozess – von der ersten Lastwertanalyse über die computergestützte Simulation der Schichtaufbauten bis hin zur Fertigung hochpräziser Leichtbau-Wellen. Diese langjährige Erfahrung garantiert unseren Kunden Prozesssicherheit und höchste Bauteilqualität.

Anwendungen im Marinebereich gelten technisch als „Königsdisziplin“. Die dort herrschenden Anforderungen an Betriebssicherheit, Dauerfestigkeit und Widerstandsfähigkeit gegenüber extremen Umwelteinflüssen sind immens. FWT transferiert diese High-End-Standards direkt auf industrielle Projekte. Wer eine Welle für Hochseeschiffe konstruieren kann, bietet auch für industrielle Antriebsstränge ein Höchstmaß an Zuverlässigkeit.

Die größte Herausforderung bei konventionellen Stahlwellen ist das hohe Eigengewicht, das ab einer gewissen Länge zu einem „Durchhängen“ und massiven Vibrationen führt. Eine CFK-Welle löst dieses Problem durch ihre überlegene spezifische Steifigkeit. Wir eliminieren die Notwendigkeit von schweren Zwischenlagern, reduzieren die Komplexität des Gesamtsystems und minimieren das Risiko von Resonanzschäden durch ein intelligentes Schwingungsmanagement.

Neben der technischen Überlegenheit ist die Wirtschaftlichkeit der entscheidende Faktor. Durch den Einsatz von Carbon reduzieren Sie nicht nur das Gewicht, sondern senken auch die Betriebskosten (TCO). Weniger Lagerstellen bedeuten geringeren Wartungsaufwand, während das geringe Trägheitsmoment der Wellen die Energieeffizienz des Antriebs verbessert und die Belastung für Motoren und Getriebe senkt.

Ein Projekt startet bei uns immer mit einer detaillierten Erfassung Ihres Anforderungsprofils. Basierend auf Ihren Daten zu Drehmoment, Drehzahl und Bauraum erstellen unsere Ingenieure eine erste Machbarkeitsanalyse. Ziel ist es, von Beginn an eine maßgeschneiderte CFK-Lösung zu skizzieren, die technisch und wirtschaftlich exakt auf Ihren Anwendungsfall (z. B. Marine oder Maschinenbau) zugeschnitten ist.

Aufgrund der extremen Korrosionsbeständigkeit und Materialermüdungsfreiheit von Kohlenstofffaser-Verbundstoffen sind CFK-Wellenrohre nahezu wartungsfrei. Lediglich die metallischen Schnittstellen und Verbindungselemente sollten im Rahmen der regulären Anlagenwartung geprüft werden. Dies führt im Vergleich zu Stahlwellen zu deutlich längeren Serviceintervallen und einer gesteigerten Anlagenverfügbarkeit.

Sie haben Fragen zu unseren Produkten?

Wenn Sie eine CFK Antriebswelle für Ihre Anwendung prüfen möchten, kontaktieren Sie uns bitte. Wir klären die Anforderungen gemeinsam und besprechen die nächsten Schritte.
